-凯发k8官网下载客户端中心

一、概述

ht a10改善颜料在水中的润湿分散，减少研磨过程所需时间并使颜料粒子分散稳定化的水性体系用高分子量润湿分散助剂。

二、技术数据

化学成分：颜料亲和基团的聚丙烯酸酯共聚物溶液

固含量：20%

溶剂：水

ph: 6.5-7.5

外观：浅黄色透明或轻微浑浊液体

三、用量及用法

无机颜料	有机颜料	炭黑
10-20	30-80	60-200

上述用量很大程度取决于颜料的粒径和比表面积，理想用量须经一系列实验决定。

ht a10用于无树脂颜料浓缩浆时，将ht a10和水预先混和均匀，调节体系ph值至弱碱性后，向其中加入颜料。

四、优点

ht a10可强烈降低研磨料的粘度，通过空间位阻和静电排斥力使颜料解絮凝并稳定颜料粒子。由于其强烈的解絮凝效果，从而可增进透明度、遮盖力、展色性和光泽。此外，该助剂可改善流动性。

五、应用领域

工业涂料、建筑涂料、卷材涂料、汽车涂料、木器和家具涂料、防腐涂料、颜料浓缩浆等体系。

六、包装与储存

从生产之日起1年。远离热源，于通风干燥地方存放。

七、应用测试

在水性体系中，分散剂ht a10能对被分散的颜料粒子提供空间静电双重稳定，对高色素炭黑如哥伦比亚raven 5000，以及有机颜料如酞菁蓝(pb 15:3)、颜料红254、苯并咪唑酮黄(py 154)的分散效果好。

1 水性无树脂酞菁蓝色浆的粘度和相对色强

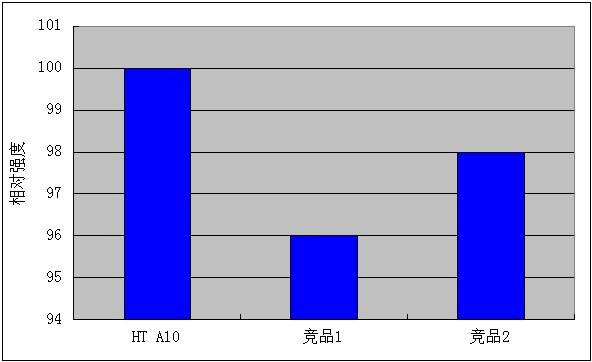

图1 不同分散剂制备的水性无树脂酞菁蓝色浆（颜料含量40%，分散剂用量为颜料的25%）的粘度和相对色强

和竞品1、竞品2比较，分散剂ht a10制备的酞菁蓝无树脂水性色浆的粘度很低、遮盖力很高。ht a10制备的酞菁蓝水性色浆的粘度为210 mpa.s，竞品1制备的色浆粘度为350 mpa.s，竞品2制备的色浆粘度为380 mpa.s，相对于竞品1和2，ht a10降粘效果分别提高了40%和45%。

2色浆储存稳定性

表1􀀁水性无树脂酞菁蓝色浆的储存稳定性

	ht a10	竞品1	竞品2
1 星期
2 星期
3 星期
4 星期		0	0
5 星期	0	0	0
色浆60摄氏度静置存放。表示没有沉淀和分层；0表示有少量沉淀和分层.

表2 色浆冷热循环存放稳定性

	ht a10	竞品1	竞品2
冷热循环前(nm)	76	81	80
冷热循环后(nm)	81	92	89
酞菁蓝色浆70摄氏度静置存放4小时，后零下20摄氏度静置存放4小时，循环4次。激光粒度仪测试前后颜料粒子粒径。
